::. Aktualności

Chcesz poczytać w oryginale - kliknij

Odwadniacze stosowane do urządzeń z ciagłym odprowdzaniem kondensatu, dyżymi wydajnościami oraz duzymi wydajnościami odpowietrzania z funkcją automatycznego przedmuchu.

Odwadniacze serii JX mogą być montowane w różnego rodzaju urządzeniach wykorzystującyh parę wodną jako czynnik grzewczy. Ten model zapewnia szeroki zakres wydajności od 100 kg/h do kilkudziesięciu ton na godzinę powodując, iż jest to najczęściej stosowana serii odwadniaczy frimy TLV

Dodatkowo oferuje kompaktową budowę , odprowadzanie kondensatu w sposób ciągły oraz szerokim zakresie wydajności. Dzięki wbudowanemu odpowietrznikowi serii X-element zapewnia wyjątkowe własności odpowietrzające oraz automatyczny przedmuch.

CECHY

Optymalne rozwiazanie dla urządzeń wymiennikowych

Odpowietrznik termostatyczny X-element skraca czas rozruchu szybko odporwadzając zimny kondensat oraz powietrze.

Odpowietrznik termostatyczny X-element skraca czas rozruchu szybko odporwadzając zimny kondensat oraz powietrze. Kombinacja odwadniacza z pływakiem swobodnym odprowadzającym w sposób ciągły kondensat z odpowietrznikiem X-element polepsza wymianę ciepłą

Optymalny odwadniacz dzięki możliwości pracy z wysokim przeciwcisnieniem

ZASTOSOWANIE

Parowe urządzenia wymiennikowe,w szczególności kadzie warzelne oraz urządzenia z których trudno jest odprowadzać kondensat na skutek ich konfiguracji.

kotły , reaktory ,wulkanizatory , prasy ,wymienniki z płaszczem , destylatory.

Urządzenia klimatyzacyjne, nagrzewnice parowe , suszarki bębnowe , podgrzewacze powietrza itp.

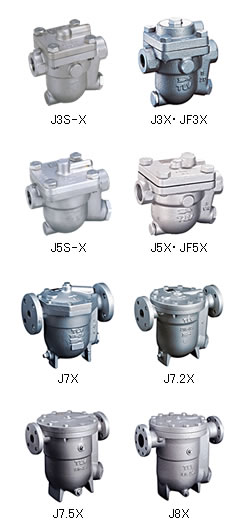

ZAKRES TYPÓW

Model	Materiał korpusu	Maksymalna wydajność kg/h	Typ / Specyfikacja Karta katalogowa
J3X	Żeliwo sferoidalne	710
JF3X	Żeliwo	710
J3S-X	Staliwo kwasoodporna	760
J5S-X	Staliwo kwasoodporne	1020
J5X	Żeliwo sferoidalne	1040
JF5X	Żeliwo	1040
J7X	Żeliwo	4000
J7.2X	Żeliwo	9000
J7.5X	Żeliwo	15600
J8X	Żeliwo	25000

Najważniejsze cechy odwadniaczy dla urządzeń procesowych

Ograniczenie czasu rozruchu dzięki szybkiemu odprowadzeniu powietrza

Gdy odpowietrznik X-element jest zimny, jego zawór jest całkowicie otwarty unosząc się poonad gniazdo 3.5 mm , szybko odprowadzając powietrze 3,7 raza efektywniej niż odpowietrznik bimetaliczny w poprzedniej wersji J3N. Dodatkowo skraca czas rozruchu urządzenia odporwadzając powietrze do 6'C poniżej temperatury nasycenia, co w poprzedniej wersji J3N nie było możliwe.

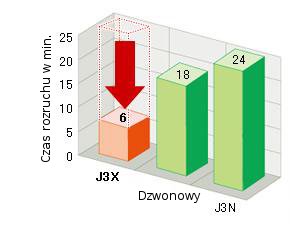

Porównanie czasów rozruchu

Warunki testu :
Pojemność kotła : 100 litrów (z płaszczem grzewczym)
Ogrzewany czynnik : woda 25oC
Czynnik grzewczy : Para 0.2 MPa g

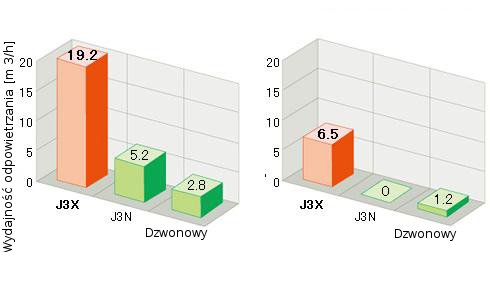

Porównanie wydajności odpowietrzania

25^oC (Zimne powietrze) 80^oC (Zimne powietrze)

Warunki Testu :
Ciśnienie pracy 0.1 MPa g

Kombinacja odwadniacza z pływakiem swobodnym odprowadzającym w sposób ciągły kondensat z odpowietrznikiem X-element polepsza wymianę ciepłą

W odwadniaczach z pływakiem swobodnym wielkość otwarcia zmienia się w zależności od ilośći napływyjącego kondensatu tzn pływak podnosi się lub opada zapweniająć odprowadzanie kondensatu w sposób ciągły i brak zalegania kondesnatu w urządzeniu. Odpowietrznik termostatyczny X-element bardzo szybko raguje na obecność gorącego powietrza i je odprowadza. Ta synergia tych dwóch efektów zapewnia optymalną wymianę ciepła w urządzeniu wymiennikowym.

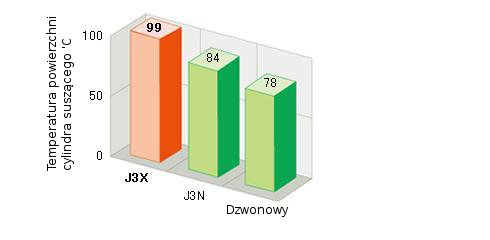

Porównanie efektywności grzania

Warunki testu :
Ciśnienie pracy : 0.8 MPa g

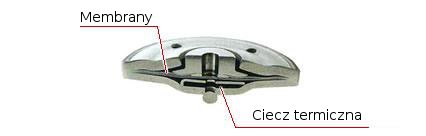

X-Element - Odpowietrznik termostatyczny

Układ termostatyczny X-element składa sią z zaworu oraz menbran które przekazują siłę pochodzącą od cieczy termicznej. Gdy dopływa do niego para wodna , zawór jest zamknięty. Gdy zaczyna dopływać kondesnat lub powietrze oraz inne gazy zawór jest otwarty. X-elelemnt odprowadza również powietrze gorące , co jest niemożliwe w przypadku ukłądów bimetalicznych. Związane jest to z chartakterystyką czynnika termicznego.

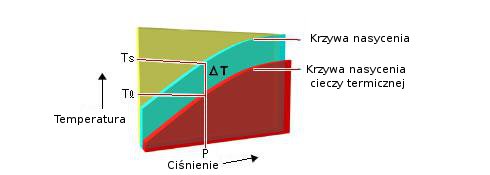

Ciecz termiczna podobnie jak woda jest cieczą w danym ciśnieniu i temperaturze , i kiedy temperatura wzrasta powyżej temperatury nasycenia następuje jej odparowanie. Ciecz termiczna odparowuje zmieniając się w gaz w temperatrurz o 6oC (22oC dla odpowietrzników) niższej od temperatury w której zaczyna odparowywaĆ woda. Kiedy jest otoczony parą wodną ciecz termiczna odparowuje , co powoduje wzrost ciśnienia oddziaływującego na membrany i powoduje że zawór jest zamknięty.

Dla kontrastu , gdy X-element jest otoczony czynnikiem o niskiej temperaturze (może to być kondensat lub powietrze albo niekondesnujące się gazy) ciecz termiczna pozostaje cieczą i nie wystepuje dodatkowe ciśnienie naciskające na membranę i zawór jest otwarty..

Normalna praca Elementu-X

Cecha awari w stanie otwartym (pęknięcie membrany)

X-element jest tak skonstruowany aby zapewnić otwarcie zaworu nawet w przypadku pęknięcia mambrany.

Jeżel odwadniacz ulega awarii , może one spowodować ,iż zawór odwadniacza będzie otwarty (puszcza parę) lub zamknięty powodując zaleganie kondensatu w urządzeniu. Jeżeli urzadzenie nie może być natychmiastowo wyłączone aby wymienić lub naprawić ma wpływ na efektyw ność wymiany ciepła. i możę doprowadzić do strat produktu. Z drugiej strony jeżeli awarii występuje w stanie otwartym, urządzenie dalej pracuje prawidłowo . Unikalna cecha "awarii w pozycji otwartej" powoduje że mimo iż zawór po awarii membrany osiada na gnieździe para i kondensat może przpeływać przez otwór w zaworze zamykającym .

Pływak swobodny : Najlepsze rozwiązanie dla róznego rodzaju procesów

Ciągłe odprowadzanie kondensatu

Swobodny pływak podnosi się i opada w zależności od ilości napływającego kondensatu , automatycznie dostosowująć otwarcie zaworu i odprowadzając kondensat w sposób ciągły. Dzięki temu mamy pewność że kondensat nie będzie zalegał w urządzeniu.

Eliminuje straty pary

Ponieważ poziom kondensatu w odwadniaczu znaduje się powyżej pewnego poziomu i kondensat jest odprowadzany w sposób ciągły. Nawet gdy kondensat nie dopływa , precyzyjne pływak zapewnia szczelne zmaknięcie zaworu. Dzięki temu minimalizujemy straty pary podczas pracy.

Idealny dla układów ze zwrotem kondensatu

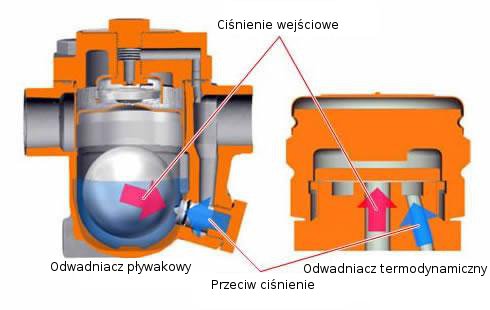

W odwadniaczach z płyawkiem swobodnym siły działające na pływak od strony dopływu kondensatu oraz przeciwciśnienie działają w przeciwnych kierunkach , dlatego mogą pracować nawet do 90% przeciwcisnienia. Dzięki temu idealnie nadają się dla instalacji z powrotem kondensatu. DLa kontrastu odwadniacze termodynamiczne mogą pracować tylko do wartości przeciwciśnienia od 50 do 80% gdyż ciśnienia działają w tym samym kierunku.

Odporny na zużycie erozyjne

Skonstruowany tak aby być maksymalnie odpornym na zuzycie posiada takie cechy jak : tylko jeden element ruchomy - pływak bez jakiegokolwiek mechanizmu dźwigniowego. Kanał odprowadzający kondensat o dużym przekroju i zwiększonej grubości ścianek z 3 do 5 mm oraz zastosowanie wysokiej jakości materiałów.

Ciągłe odprowadzanie kondensatu : Szybkie usuwanie powietrza oraz gazów

Animacja działania

Gdy odwadniacz jest zimny (zanim para dopływa do urządzenia) , element termostatyczny X-Element pozostaje w pozycji otwartej. Dzięki temu gdy zaczyna dopływać para , powietrze i kondensat są szybko odprowadzane ułatwiając rozruch.

Gdy powietrze i zimny kondensat są już odprowadzone , para dopływa do odwadniacza powodują zamknięcie termostatu. Gorący kondensat który dopływa do odwadniacz jest odprowadzany przez główny zawór.

Gdy gorące powietrze dopłynie do odwadniacza , następuje otwarcie termostatu na skutek niewielkiego spadku temperatury i odporwadzenie powietrza. Po odprowadzeniu powietrza ukłąd termostatyczny znowu się zamyka.

Stosowany w wielu gałęziach przemysłu

PETROCHEMICZNY Wyparki Koncentratory Wymienniki Reaktory Grzanie zbiorników	CHEMICZNY Suszarki bębnowe Osuszacze stożkowe Koncentratory Kadzie Wyparki acetonu Kotły oczyszczające Reaktory
SPOŻYWCZY Kotły warzelne Wymienniki płytowe Myjki Sterylizatory Wyparki acetonu Kotły oczyszczające Reaktory	PAPIERNICZY Tekturnice Podgrzewacze Bębny Prasy Cylindry typu JANKEE Maszyny papiernicze
GUMOWY Prasy Prasy kształtowe Wulkanizatory Będny Walce kalandra	HUTNICZY Piece do wytapiania Zbiorniki wstepnej obróbki Zbiorniki grzewcze cieczy przeciwrdzewnej
TEKSTYLNY Bębny suszące Zbiorniki farbiarek Podgrzewacze powietrza Bębny ugniatające	DRUKARSKI Bębny suszące Pianka ugniatająca Podgrzewacze głowic drukarskich Powlekacze

Oraz wiele innych jak : Energetyczny , Budowlany , Transportowy itp
